智慧供暖控制系统——2500平米学院

一、项目需求

1.1项目概述

因燃煤排放对空气污染及雾霾天气的形成产生了巨大的影响。为了减少冬季燃煤污染、改善空气质量，我国北方许多城市开始推广“煤改电”一系列的解决方案。 河北智能新能源开发有限公司（以下简称河北智能）联合北京合世自动化科技有限公司（下面简称北京合世科技）也推出“智慧供暖控制系统”解决方案。

该系统可实现单个供暖区块内独立控制，并可实现多个供暖区块并联组网，并将供暖区域内温度、设备运行状态、供暖时间、用电电量等数据打包发至数据中心平台，并由数据中心做数据存储、发布、分析、控制等功能。此系统架构的高可靠性、稳定性和灵活性将对于河北智能现在所从事的单位、学校、企业等区块面积内的煤改电的项目运营高工作效率及管理水平。

1.2 智慧供暖控制系统功能需求

·改善数据传输拥堵、终端、失联局面。

·在公司控制中心平台，能够清晰的看到运营区域的数量、及分布位置。

·运营中心平台具备对综合数据及各个运营区域进行存储、统计、分析功能。

·运营中心平台能够检测、控制各个设备。

·能够接收各个运营区域的上报数据，并下发执行命令。

·运营中心平台对各个区块控制中心具有设置访问、设置、修改数据的权限。

·运营中心与区块控制中心可以独立工作，各区块控制逻辑不受运营中心网络影响。

·根据房间大小、所带电暖气数量开发设计设备智能控制器。

·数据采集传感器具有实时采集数据功能。

1.3设计原则

根据智慧供暖项目的实际工艺现状，我公司在充分分析供暖项目的具体需求和用户特点的基础上，吸取了国内外的先进技术及在新能源供暖领域多年的实际经验，为该系统进行了详尽的设计。我们推荐采用我公司成熟的“监控与数据采集系统”，并与符合工业标准的配套的远程测控终端等产品结合，组成性能优良的系统。具有以下特点：

·系统必须具有高可靠性、稳定性和灵活性，以保证生产安全可靠地运行。系统能定期对自身进行自诊断并且形成报告，能监视整个系统的工作状态，以方便对系统的维护和维修。

·系统应具有较高的性能价格比。

·系统采用的硬件、软件和网络应具有当时世界先进技术水平，并且经过实践考验证明其安全、实用的产品。

·站控计算机系统的操作系统采用Windows7/XP/WIN10。

·系统具有强大的人机对话能力。

·站控系统本身应具有扩展能力。

·控制系统的硬件和软件的可用率可以达到99.99%。

·系统软件允许其它的应用程序和用户提取其数据库的数据。

·系统的软件是模块化的，以便于SCADA系统组态时增加、删除。

·硬件在性能上是模块化的，允许将来在容量和功能上的扩展。

·系统采用的网络结构应是技术先进和性能可靠的。

·系统能定期对自身进行自诊断并且形成报告，能监视整个系统的工作状态，以方便对系统的维护和维修。

二、系统设计方案

2.1 智慧供暖控制系统结构：

根据河北智能的“项目需求”，完成以上功能需要建立一套工业“监控与数据采集系统”。该系统以河北智恒新能源发展有限公司为运营监控中心，以计算机办公自动化网为核心、以无线通讯为通讯网络，由区块供暖远程站RTU测控终端系统等设备组成监控系统。系统采用LORA与GPRS两种方式通讯，通过公网专线组网，区域内通过LORA网络进行数据监控，区域控制站与运营监控中心之间借助移动公司4G网络平台传输数据。

2.1.1智慧供暖控制系统主要组成部分

1）运营调度中心：运营监控中心平台、

2）数据传输：Lora网络、4G网络、云平台、Internet网络

3）区块（学校）控制站：通过Lora网络与各个设备控制器连接，实现数据收集设备控制功能，嵌入学校特殊模式。

4）终端检测设备：设备智能控制器、数据采集传感器

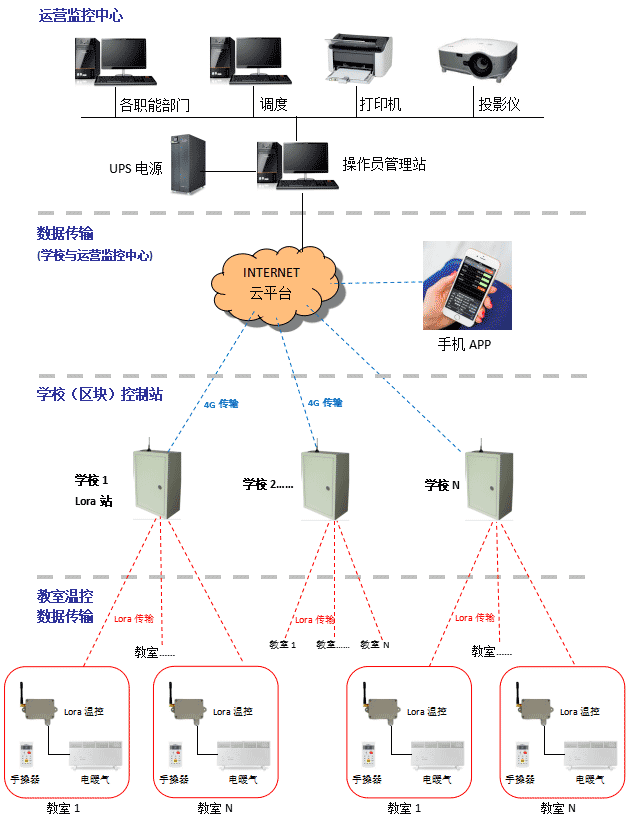

2.1.2系统结构示意图

2.2 智慧供暖控制系统分项功能介绍

3.3 智慧供暖控制系统硬件配置

三、系统运行性能及价格对比分析

四、项目执行方案

4.1、合同签订

合同签订后，立即开展有关准备工作，成立项目组。进一步听取用户的意见，做好项目的基础工作，确定详细设计及实施方案。

4.2、保障

组织：项目将由公司副总工程师负责，由总公司系统部、开发部、综合管理部负责完成。

质量：软、硬件质量严格按照国家有关法律、法规及规定和ISO9001认证标准进行，并确定专职质量安全监督人员，保证产品质量。

4.3、硬件组织

LORA温控器由公司生产，保证在用户指定的时间内运抵施工现场。硬件组织完成后运至施工现场。

4.4、系统软件开发

软硬件开发是一项技术含量高、细致的工作，将在公司总部进行，用最短的时间完成开发。

4.5、系统调试

调试在软件开发完成后在公司总部进行，为缩短现场调试的时间，调试的标准要严格，时间要放长，把所有问题留在公司彻底解决。

4.6、设备交货期及交货地点

·设备交货期限为合同签订后60天，到货地点为甲方现场。

·按时支付乙方的各种款项。

4.7、竣工资料

包括基础资料、系统使用维护手册、施工图纸等全套竣工资料，各提供2套。操作系统、软件和硬件设备资料，根据所配硬、软件数量全部提供。

4.8、基本服务

①在运营监控系统制造、组装完成之后，检测和试验之前，我方提交一份按文件顺序编号的完整的清单和测试文件。

②对监控系统的全部组件、部件及配套设备应有完整的功能测试报告，并经用户检查确认。

③最终系统测试结果应达到技术规格书各项要求，由双方签字确认，作为监控系统最终验收文件。

④开箱验收：设备到现场后公司派技术人员开箱验收。确认装箱单和设备完整和完好情况。

⑤安装指导：公司派有经验的工程师作现场安装指导。

⑥运行监控系统通电：公司派有经验的工程师确认执行系统通电前系统的安装、接线、供电、接地的正确。

⑦静态测试：公司工程师负责对系统的软、硬件进行全面的测试。

⑧联调试运：公司派有经验的工程师负责软件下装，使监控系统各部分处于正常工作状态。

4.9系统培训

4.9.1总则

对买方的设计、施工、运行和维护人员的培训，是系统成功起动和运行的基础。

卖方将安排有经验的专家采用现代化的培训手段进行课程培训。每位教员均具备正规课堂讲学的经验。教员负责教会学员掌握培训课程的内容，提供如何使用技术资料的指导，并解答学员在培训过程中提出的有关问题。卖方向学员提供必要的技术资料、图纸、设备、仪表和安全防护用具，并允许学员携带他们培训期间的笔记本、技术资料和有关文件返回。

培训结束后，工程师能达到对系统进行维护、修改、升级及系统的备份与恢复能力，操作员能达到对系统进行正确操作和进行简单维护的能力。

4.9.2现场培训

系统操作、安装及维护培训（人数和时间由甲方确定，地点在工程现场）。

卖方还可提供买方认为必要的附加培训，因为在卖方培训结束后，卖方对所供硬件和软件可能有所修改，这种附加培训在工程现场进行。卖方派出有关专家到现场，承担现场培训任务。
