LDG系列智能电磁流量计

发表时间:2019-04-09 22:16

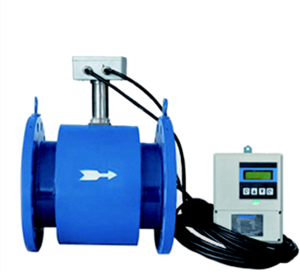

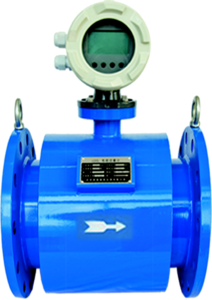

文章附图



、特点

·电磁流量计适用于各种导电液体的流量测量,测量结果不受介质物理特性和工况条件影响。

·电磁流量计内无阻流件、无压损,可测量含纤维、颗粒、悬浮物的液体及较粘稠液体。

·电磁流量计对强腐蚀性磨损性介质有良好的适应性。

·电磁流量计具有优异的量程比,在流量变化幅度较大的应用领域(如自来水行业)有良好的适用性。

·电磁流量计的传感器与变送器采用一体分体型组合型设计,双重系数设定使二者具有可替换性

·电磁流量计具有正/反双向流量测量功能,

·电磁流量变送器可为传感器提供多段非线性修正和传感器零点修正以及自动校零功能。

·电磁流量计全中文(英文)友好界面,操作简捷明了。

·电磁流量变送器具有多级密码管理种报警参数设置自检功能。

·电磁流量计具有多种输出接口源或无源频率输出和累积脉冲输出,4-20mA直流电流输出,二个触点输出,HARTRS485二种通讯协议接口可供选择。

二、主要技术参数

适用范围:DN3~DN3000介质导电率:5µs/CM

测量精度:0.5m/s~10m/s±0.5%0.3m/s~0.5m/s±1.0%

量程比为:101201

介质温度:0~700~1200~150(可选)

压力:1.6MPa2.5MPa6.4MPa16MPa25MPa42Mpa

衬里材料:聚氨酯橡胶,氯丁橡胶,聚四氟乙烯,F46衬里

电极材料:不锈钢,316L,哈氏合金B,哈氏合金C,特殊材料

防爆等级:ExdiaCT4(限于直流24V工作电源)

防护等级: IP65

供电电源:85~265AC18~36VDC

额定功率:小于15W

使用环境:环境温度:-20~+50

         相对湿度:5%~90%

重复性测量值的±0.1%

断电数据保存时间:三年

输出信号(全部隔离)电流 4~20mA频率 0~5kHz

机械振动频率:55Hz;振幅:0.15mm

平均无故障工作时间:MTBF=30000h


主要参数具体说明
口径适用范围DN3~DN3000
介质导电率5µs/CM
测量精度0.5m/s~10m/s±0.5%0.3m/s~0.5m/s±1.0%
量程比101201
介质温度0~700~1200~150(可选)
耐压等级1.6MPa2.5MPa6.4MPa16MPa25MPa42Mpa
衬里材料聚氨酯橡胶,氯丁橡胶,聚四氟乙烯,F46衬里
电极材料不锈钢,316L,哈氏合金B,哈氏合金C,特殊材料
防爆等级ExdiaCT4(限于直流24V工作电源)
防护等级IP65IP67IP68
供电电源85~265AC18~36VDC
使用环境环境温度:-20~+50相对湿度:5%~90%
重复性测量值的±0.1%





三、产品选型

产品选型时可参考产品选型表,部分选型代码含义可对照选型附表1、选型附表2、选型附表3

产品选型


名称规格代码技术说明











压力等级PN











普通型:1.04.0 Mpa 特殊型:5.042.0 Mpa
测量精度B1










0.2

B2










0.5

B3










1.0
表体形式A1









法兰式


A2









插入式


A3









卫生型

流量计口径(选型附表1DN








3mm



DN








……



DN








1200mm


电极材料(选型附表2K1







不锈钢316L




K2







HC




K3







HB




K4












K5












K6







碳化




K7












K8







特殊材料



衬里材料(选型附表3F1






Ne(氯丁橡胶)





F2






FEP(聚全氟乙丙烯)





F3






PTFE(聚四氟乙烯)





F4






聚氨脂橡胶





F5






PFA(可溶性聚四氟乙烯)





F6






F46(聚四氟乙烯与六氟丙烯的共聚物)




最高使用温度(选型附表3A0





70






A1





120






A2





180





接地环选项J0




不需要







J1




标准接地环







J2




带颈接地环






防护等级(注)P0



IP65








P1



IP67








P2



IP68(仅限分体式)







流量计结构C


一体型









S


分体型








输出信号G0

无源










G1

4-20mA










G2

4-20mARS485通讯










G3

频率










G4

4-20mAHart协议









工作电源H1
24V DC











H2
220V AC











H3
3.6V DC电池供电(输出信号仅有RS485通讯)










防爆类型
普通型












B防爆型











注:   1、防护等级选为IP68时,结构形式仅限于分体式;   2、选用分体式流量计,应说明变送器与传感器之间信号线长度(m),标配为10m   3、工作电源选为3.6V电池供电时,输出信号仅限RS485


举例说明:LDG4.0A1-50K1F3A1J0P0CG1H2

LDG系列电磁流量计:耐压4.0Mpa,法兰连接,DN50,不锈钢电极,四氟衬里,温度≤120℃,一体型,现场显示带4-20mA输出,220V供电,无接地环,防护等级IP65


选型附表1:电磁流量计流量范围


口径 mm刻度流量单位
30.2 0.4 0.8 1.2 1.6 2.0 4.0L/min
40.4 0.8 1.6 2.4 3.2 4.0 8.0L/min
61.0 2.0 4.0 6.0 8.0 10 20L/min
81.5 3.0 6.0 9.0 12 15 30L/min
100.16 0.2 0.25 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0 2.5m³/h
150.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0m³/h
200.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10m³/h
251.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16m³/h
321.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25m³/h
402.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25 30 40m³/h
504.0 5.0 6.0 8.0 10 12 16 20 25 30 40 50 60m³/h
656.0 8.0 10 12 16 20 25 30 40 50 60 80 100 120m³/h
8010 12 16 20 25 30 40 50 60 80 100 120 160m³/h
10016 20 25 30 40 50 60 80 100 120 160 200 250m³/h
12525 30 40 50 60 80 100 120 160 200 250 300 400m³/h
15040 50 60 80 100 120 160 200 250 300 400 500 600m³/h
20060 80 100 120 160 200 250 300 400 500 600 800 1000m³/h
250100 120 160 200 250 300 400 500 600 800 1000 1200m³/h
300160 200 250 300 400 500 600 800 1000 1200 1600 2000m³/h
350200 250 300 400 500 600 800 1000 1200 1600 2000 2500m³/h
400250 300 400 500 600 800 1000 1200 1600 2000 2500 3000m³/h
450300 400 500 600 800 1000 1200 1600 2000 2500 3000m³/h
500400 500 600 800 1000 1200 1600 2000 2500 3000 4000m³/h
600600 800 1000 1200 1600 2000 2500 3000 4000 5000 6000m³/h
700800 1000 1200 1600 2000 2500 3000 4000 5000 6000 8000m³/h
8001000 1200 1600 2000 2500 3000 4000 5000 6000 8000 10000m³/h
9001200 1600 2000 2500 3000 4000 5000 6000 8000 10000 12000m³/h
10001600 2000 2500 3000 4000 5000 6000 8000 10000 12000 16000m³/h
注:电磁流量计的量程在出厂时是经过实流标定的,若被测流量小于量程的20%,则测量误差将偏大且流量越低测量误差越大。因此在选择量程时,一般被测流量在量程的40%80%为宜。



选型附表2 :电极材料性能表


代码电极材料代号耐腐蚀性能
K1不锈钢316LV用于工业用水,生活用水,污水等弱腐蚀性的介质及中性溶液和碳酸,醋酸等弱酸
K2哈氏合金CHC耐氧化性酸,如硝酸,混酸,鉻酸与硫酸的混合物。也耐氧化性的盐类或含其他氧化剂的环境的腐蚀。对海水,碱溶液,氯化物溶液有良好的耐腐蚀性。
K3哈氏合金BHB对硫酸,磷酸,氢氟酸等非氧化性酸,碱,盐有良好的抗腐蚀性
K4Ti耐海水,各种氯化物和次氯酸盐及多种氢氧化物的腐烂。
K5Ta除了氢氟酸外,几乎能耐一切化学介质的腐蚀。因其价格昂贵。仅用于盐酸及浓硫酸
K6碳化钨W具有优异的耐磨性能,专用于泥浆,纸浆等磨损性介质
K7Pt几乎能耐一切化学介质,但不适用于王水和铵盐



选型附表3 :衬里材料性能表


代码衬里材料耐腐蚀性能工作温度适用范围
F1Ne(氯丁橡胶)耐一般低浓度酸碱盐的腐蚀-20~70工业用水,污水,低浓度酸碱盐溶液
F2FEP(聚全氟乙丙烯)
1.耐热,耐腐蚀性与PTFE相当
2.机械强度高,抗磨损性能好,清理表面时不容易损坏内衬
3.内表面光滑,不容易粘附沉淀物有很好的耐负压,抗真空作用
-40~180
除砂浆等强磨损性介质外的所有流体
PTFE一样,能用于饮料等有卫生要求的介质
F3PTFE(聚四氟乙烯)几乎可以抵抗所有化学介质的腐蚀,抗磨损性较差-40~180不能用于负压管道及磨损性较强的流体
F4聚氨脂橡胶有极好的耐磨性能,耐酸碱性能略差-10~80中性强磨损的矿浆、煤浆、矿浆、泥浆
F5PFA(可溶性聚四氟乙烯)
1,长期使用温度-80~260度,有卓越的耐化学腐蚀性,对所有化学品都耐腐蚀,摩擦系数在所有材料中最低,还有很好的电性能,其绝缘性不受温度影响。
2,其耐化学药品性与聚四氟乙烯相似,其抗蠕变性能和压缩强度均比聚四氟乙烯好,拉伸强度高,介电性能好,耐辐射性能优异。
-80~260
适于制作耐腐蚀性件、减磨耐磨件、绝缘件和医疗器械件。
高温电线、电缆绝缘层、防腐设备、密封材料、泵阀衬套和化学容器。
F6F46(聚四氟乙烯与六氟丙烯的共聚物)化学稳定性、电绝缘性、不然性与PTFE相仿,但F46材料性强、耐老化性强、低温柔韧性优于PTFE。与金属粘结性能好,耐磨性好于PTFE,具有较好的抗撕裂性能-20~120硫酸、王水和强化剂等,卫生类介质
