合世科技 | 为天纺标制作温度检测系统

     温度监测系统由热电偶、采集模块和工业触摸屏等组成。本系统实时监测通道数据，并对数据进行存储、曲线展示、报表导出、界面截屏等。分级界面管理，非管理人员无法对参数进行修改。

2.1 欢迎界面

    此界面为系统上电后的默认界面，展示公司名称、LOGO和系统名称。系统等待3秒后自动跳转到“菜单界面”。

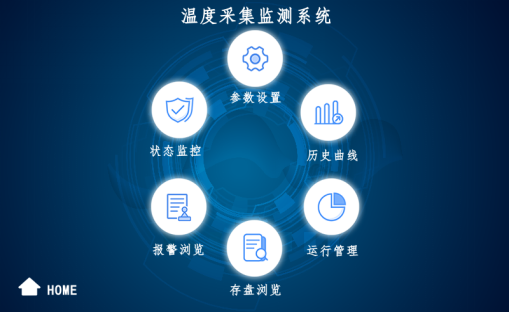

图2.1.2菜单界面

2.2参数设置

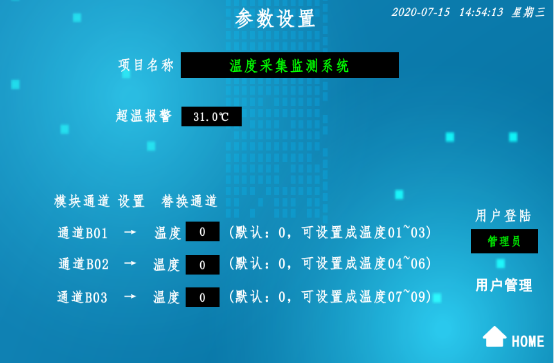

    当需要修改相关参数（如项目名称）时，点击“菜单界面”的“参数设置”按钮，进入“参数设置”界面。

图2.2参数设置

2.3实时监控

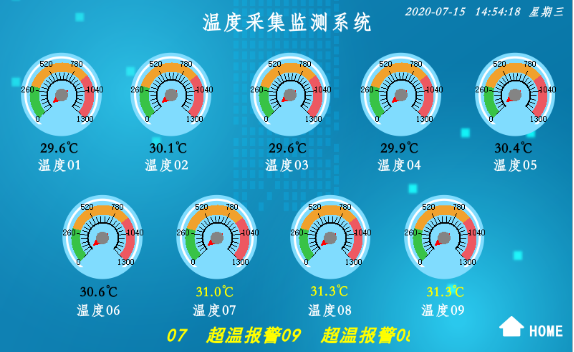

     点击图2.1.2“菜单界面”中的“状态监控”按钮，可查看当前通道的数据、报警提示、故障信息等。

图2.3 状态监控

     超温报警：当温度超过“超温报警”所设定的温度值时，屏幕正下方滚动显示“超温报警”。

故障报警：当未接传感器时，屏幕正下方滚动显示“故障报警”。

2.4 数据报表

     点击图2.1.2“菜单界面”中的“存盘浏览”，弹出存盘的数据。

图2.4存盘浏览-历史数据

     点击“时间设置”，设置所要查询的时间范围内的历史数据。

图2.4.1 设置时间范围

     点击“导出设置”，可将数据导出到U盘（需插U盘）。

步骤：

① 设置开始时间；

② 设置结束时间；

③ 输入导出文件名

④ 导出确认

⑤ 查看导出记录数据

图2.4.2导出设置

图2.4.3数据报表文件

2.5 报警、历史曲线

    点击图2.1.2“菜单界面”中的“报警浏览”按钮，弹出“报警浏览”界面。

图2.5.1 报警浏览

    点击图2.1.2“菜单界面”中的“历史曲线”按钮，弹出“历史曲线”界面。

图2.5.2 历史曲线

     点击“历史数据”界面对应的按钮，可实现不同的功能。

常用功能有：

     放大、缩小X\Y轴（X轴：时间轴；Y轴：百分比数据轴）。

     时间设置：调出时间段内的曲线。

     曲线截屏：将当前界面以截屏的形式导出到U盘中（需插入U盘）。

     在“参数设置”界面，有“用户登录”和“用户管理”通道，选择用户名、输入对应的密码，可登录系统。

     其中：“操作员”为初级权限，可修改部分参数（初始密码：666666）。

     “管理员”为最高权限，可修改出厂参数、添加和删除操作员（初始密码：88888888）。

图3.1用户登录

图3.2用户管理

待开放
